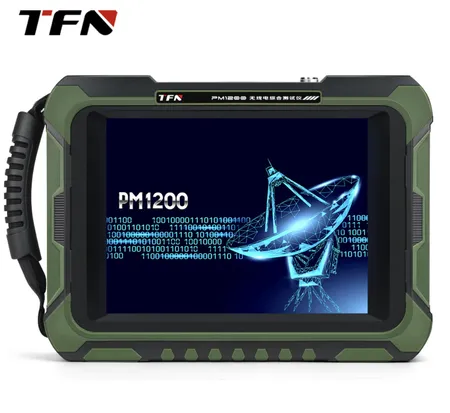

TFN PM1200 无线电台综合测试仪是一款专业级、便携式的电台综合测试设备，广泛应用于军事、应急、航空及专业无线电领域。它被誉为电台的“综合体检中心”，能够高效、精确地完成电台从发射机、接收机到天馈系统的全方位性能检测与维护。

以下是 PM1200 能够检测和维护电台的主要方面：

一、核心功能与检测项目

1. 发射机性能测试

o 射频功率：精确测量电台在不同模式下的输出功率（峰值/平均功率），是确保通信距离的基础。

o 发射频率与稳定度：测量发射信号的中心频率，检查其精确度和稳定度，防止“跑频”。

o 调制质量：

§ 模拟调制：测量调幅（AM）的调制度、调频（FM）的偏移，评估调制线性度。

§ 数字调制：对 P25、DMR 等数字模式，可测量矢量误差幅度（EVM）、频率误差、相位误差等关键指标，诊断数字信号质量。

o 频谱纯度：分析发射信号的频谱，检测是否存在杂散发射（无用频率成分）、谐波 以及 邻道功率，确保信号干净，不干扰其他设备。

o 音频调制分析：内置音频分析仪，可测量调制音频的失真度、信噪比和频率响应。

2. 接收机性能测试

o 接收灵敏度：这是核心指标。PM1200 能模拟一个标准信号源，精确测量出接收机在特定误码率（数字）或信纳比（模拟）下的最低可用灵敏度。

o 选择性与抗干扰能力：测试接收机抑制邻道干扰、杂散响应等的能力。

o 解码测试：对于数字电台，可以发送标准的数字信号，测试接收机的解码成功率，验证其数字协议栈是否正常。

3. 天馈系统测试与维护

o 驻波比与回波损耗：这是 PM1200 最常用、最重要的功能之一。它能快速、准确地测量天线系统的驻波比 和 回波损耗，直接判断天线、馈线及接头是否存在开路、短路、进水或老化问题。

o 电缆故障定位：通过 时域反射计 功能，可以像雷达一样定位馈线中的断点、短路点或阻抗突变点的精确物理位置，极大提高排障效率。

o 天线匹配：辅助调整和优化天线，使其在所需工作频段达到最佳匹配状态。

二、在维护工作流中的具体应用

1. 预防性维护：

o 定期性能验证：按照维护计划，定期对电台的发射功率、频率、调制、灵敏度和天馈驻波比进行全面测试，建立设备“健康档案”，及时发现性能劣化趋势。

o 入网前检验：新电台或维修后的电台，必须通过 PM1200 的全面测试，确保参数符合技术规范，才能接入通信网络。

2. 故障诊断与排障：

o 快速定位故障点：当通信不畅时，可迅速判断问题出在发射机、接收机还是天馈系统。

§ 例如：发射功率低 + 频谱异常 → 故障在发射机功放部分；驻波比极高 → 故障在天线或馈线；接收灵敏度差 → 故障在接收机前端。

o 量化故障程度：提供精确的测量数据，而非主观判断，便于决策是现场修复还是后送修理。

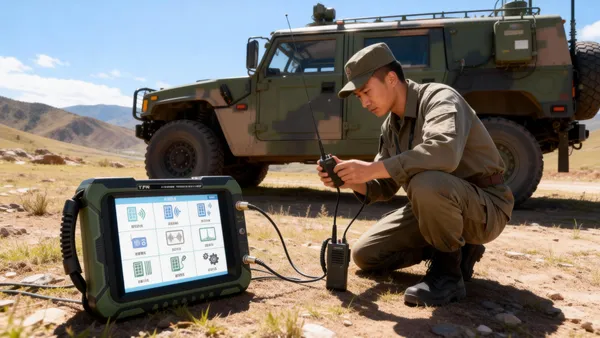

3. 野战/应急通信保障：

o 快速开设检查：在架设野战通信节点时，快速测试天线系统匹配状态，确保瞬间达到最佳发射效率。

o 现场抢修：利用其便携性和电池供电能力，在前线或野外对故障设备进行诊断，指导更换模块或修复线缆。

4. 系统校准与调整：

o 可以作为高精度信号源和功率计，对电台的发射功率、频率等参数进行校准。

o 调整天线调谐单元（ATU），优化匹配。

三、针对部队电台的特殊优势

· 宽频段覆盖：支持 HF/VHF/UHF 等军用常用频段，一机多用。

· 支持复杂波形：具备测试跳频、扩频等抗干扰通信模式的能力。

· 坚固耐用：设计符合军用环境要求，适应野战条件。

· 高效便携：集成多种仪器功能于一身，减少了维护人员需要携带的设备数量，提高了野外作业效率。

TFN PM1200 本质上将一台高精度频谱仪、射频信号源、功率计、调制分析仪、音频分析仪、电缆故障测试仪和天馈分析仪集成在一个便携箱内。

它能检测和维护电台的 “心脏”（发射机）、“耳朵”（接收机）和“喉咙”（天馈系统） 几乎所有的关键电气性能参数，是实现电台 “状态可感知、故障可预测、维护可预防” 现代化、精准化维护的核心工具。对于保障军用、应急等关键通信链路的高度可靠与畅通，具有不可替代的作用。
