世界范围内的军用电台的日常维护检修是确保通信可靠、战备完好的关键环节。作为专用通信装备，其维护通常遵循严格的规程。以下从日常维护、定期检修两个层面进行说明，并阐述TFN PM1200这类无线电台综合测试仪在其中扮演的角色。

一、 世界上军用电台日常维护检修主要方面

维护检修遵循“由外到内、由简到繁、软硬结合”的原则。

1. 日常维护（操作员级）

· 外观检查： 检查电台外壳、面板、控制旋钮/按键是否有破损、变形、松动。检查标签是否清晰完整。

· 连接部位检查： 检查天线、馈线、电源线、数据线等连接器是否牢固，有无锈蚀、断裂、松动。检查天线外观是否完好。

· 基本功能通电检查：

o 电源检查： 开机检查电池电压（若为电池供电）或外接电源是否正常，有无异常告警。

o 收发自检： 利用电台自带的内部环路测试（如有的BIT功能）进行简单的发射和接收自检。

o 通道静噪检查： 在不同信道上测试静噪开启/关闭是否正常。

· 软件与配置检查： 核对存储的信道频率、加密参数（如加载的密钥）等配置数据是否正确、有效。

· 清洁保养： 用干布或专用清洁工具清除表面灰尘、污渍、湿气。保持通风口畅通。

·

2. 定期检修（技术保障级）

· 内部清洁与检查： 在允许和具备条件的情况下，检查内部有无灰尘、腐蚀、异物，元器件有无明显烧蚀、鼓包、松动。

· 性能参数测试与校准（这是TFN PM1200等仪表的核心应用场景）：

o 发射机性能：

§ 输出功率： 测量各频段、各信道发射功率是否在标称范围内，功率是否稳定。

§ 频率精度： 测量发射频率的准确度，防止频偏导致通信距离缩短或无法入网。

§ 调制质量： 测量调制频偏（FM）、调制失真等，确保话音清晰、数据准确。

§ 杂散发射： 检测是否有超出标准的杂散频谱，避免干扰其他设备。

o 接收机性能：

§ 接收灵敏度： 测量在保证一定信纳比或误码率条件下，接收机的最小可接收信号强度，直接决定通信距离。

§ 选择性与抗干扰能力： 检查接收机对邻道干扰、镜像干扰等的抑制能力。

o 音频质量测试： 测试发射和接收音频的失真度、信噪比。

o 加密模块接口测试（若支持且授权）： 验证与加密模块的通信和数据加解密功能是否正常。

· 天线与馈线系统测试： 使用天馈线分析仪测量天线驻波比、馈线损耗，确保天线系统效率。

· 电源系统测试： 测试电池的实际容量、内阻，交直流电源模块的输出电压、纹波等。

· 环境适应性检查（按需）： 根据技术规范，进行必要的振动、高低温、防水等测试（通常在更高级别维修机构进行）。

二、 TFN PM1200能解决的问题及应用场景

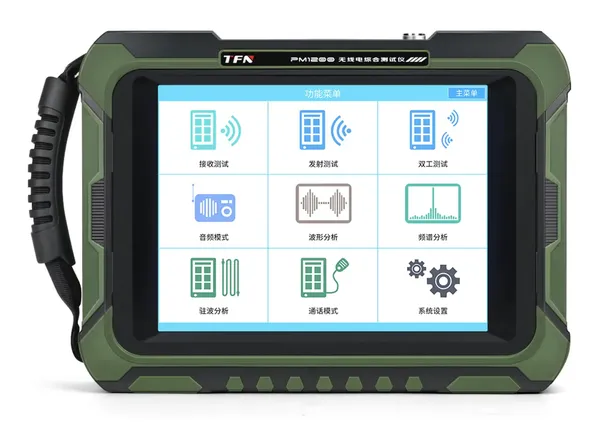

TFN PM1200是一款便携式、多功能的无线电综合测试仪。它集成了频谱分析仪、射频功率计、频率计、调制分析仪、音频分析仪、信号源等多种仪器功能，是进行上述定期检修中性能测试的利器。

它能解决的核心问题是：快速、准确、野战条件下对电台的核心性能进行定量检测和故障定位，替代一堆笨重的单一功能仪器。

具体应用场景和解决的问题包括：

1. 发射机故障诊断：

o 问题： 电台报告“发射失败”或对方接收不到信号。

o PM1200解决方案： 连接电台天线口，直接测量输出功率。若功率为零或极低，可判断为发射链路故障（功放等）；若功率正常但通信不畅，可进一步分析发射频率是否准确、调制信号是否正常。

2. 接收机性能下降排查：

o 问题： 通信距离明显缩短，背景噪音大。

o PM1200解决方案： 使用其高质量射频信号源功能，模拟生成一个标准射频信号输入电台。精确测量该电台的接收灵敏度。若灵敏度劣化，说明接收机前端（如LNA、滤波器）性能下降。同时可测量接收音频的信噪比和失真度。

3. 频率失准校准：

o 问题： 多台电台对频后仍有偏差，通信质量不稳定。

o PM1200解决方案： 利用其高精度的频率计功能，直接测量电台发射载波的精确频率，并与标称值对比。可指导并验证频率校准过程。

4. 调制质量问题分析：

o 问题： 话音听起来“发闷”、“失真”或数据误码率高。

o PM1200解决方案： 使用调制分析功能，测量发射信号的调制频偏、调制失真、频率响应等。可以判断是话筒、调制电路还是音频处理部分的问题。

5. 综合巡检与战备检验：

o 应用： 在演习前、战备检查时，技术保障人员携带PM1200可对成批电台进行快速性能普查（功率、频率、灵敏度），生成测试报告，确保所有电台处于良好状态，避免“带病上岗”。

6. 天线系统快速检查（辅助）：

o 问题： 怀疑天线或馈线损坏。

o PM1200解决方案： 部分型号可能集成简易驻波比测量功能，或结合其信号源和频谱分析功能，可对天馈系统进行初步判断。

日常维护侧重于外观、连接、基本功能和配置的检查，主要由操作员完成。

定期检修/性能测试则需要专业的仪表和技术人员，对电台的发射功率、频率、调制、接收灵敏度等关键指标进行定量测量和校准。

TFN PM1200作为一款无线电台综合测试仪，其核心价值在于一站式解决定期检修中的核心性能测试需求，能够快速定位故障是在发射端、接收端还是天线系统，极大地提高了野战环境下技术保障的效率和精准度，是确保电台战术性能完好的关键工具。
