一、概述
TFN光时域反射仪是TFN品牌旗下的光时域反射仪（Optical Time Domain Reflectometer，简称OTDR）产品系列，由青岛一卓光电科技有限公司自主研发、生产与销售，主要用于光纤链路的损耗测量、故障定位、事件识别与网络验收测试。
TFN是青岛一卓光电科技有限公司于2015年创立的自有品牌。该公司成立于2014年4月27日，注册地位于山东省青岛市李沧区，是国内较早从事通信设备、无线电测试、防务设备系统研发、生产和技术服务的企业之一。TFN光时域反射仪覆盖了从入门级到高端的多档产品形态，形成以F7系列、RM7系列为代表的产品谱系，应用于军工、电力、铁路、电信运营商、能源、高校及科研院所等领域的光网络建设与维护。
该系列产品集成了OTDR、光功率计、可见红光源（VFL）、稳定光源、光纤端面检测、光损耗测试、智能光链路分析（IOLA/光眼）等多项功能，其中RM7系列采用可插拔模块化设计，光功率计、红光源与激光测距模块可独立拆装使用。所属企业通过了GB/T 19001—ISO 9001质量管理体系认证、ISO 14001环境管理体系认证及GJB 9001C武器装备质量管理体系认证（国军标）。
二、基本信息栏
| 项目 | 内容 |
| 中文名 | TFN光时域反射仪 |
| 外文名 | TFN Optical Time Domain Reflectometer（TFN OTDR） |
| 所属品牌 | TFN |
| 所属公司 | 青岛一卓光电科技有限公司 |
| 品牌创立时间 | 2015年 |
| 产品类别 | 光通信测试仪表 / 光纤测试仪器 |
| 主要型号 | F7系列、RM7系列、FM150系列、F4、F1、MN3等 |
| 测试对象 | 单模光纤、多模光纤、PON无源光网络 |
| 核心功能 | OTDR测试、光功率计、可见红光源、稳定光源、光纤端面检测、光损耗测试、智能光链路分析、激光测距 |
| 应用领域 | 军工、电力、铁路、电信运营商、能源、高校及科研院所 |
| 质量体系认证 | ISO 9001质量管理体系、ISO 14001环境管理体系、GJB 9001C武器装备质量管理体系 |
三、发展沿革
TFN光时域反射仪的发展与所属企业的技术积累同步推进。
2014年，青岛一卓光电科技有限公司成立，聚焦光通信设备、无线电测试与防务设备系统的研发、生产与技术服务。
2015年，公司创立TFN自主品牌，光时域反射仪成为其核心产品方向之一。
产品线扩展期，品牌陆续推出MN3、F1等便携式小型OTDR，形成面向基础施工与快速故障排查的入门产品。
F7系列推出，定位高性能多功能测试仪器，配备8英寸高清电容触摸屏与全功能按键，动态范围覆盖35/33dB至45/43dB，面向干线光缆与城域网维护。
RM7系列推出，定位高精度大动态测试平台，采用10.1英寸多点触控电容屏与可插拔模块化设计，动态范围最高可达50/48dB，事件盲区最小0.6m，面向核心网、城域网及接入网的安装与维护。
2024年至2025年，青岛一卓光电科技有限公司携TFN产品先后亮相第九届、第十届中国（北京）国际军事智能技术装备博览会及南京军博会，展示光通信设备、电磁对抗模拟设备及无线信号侦测设备。
2025年9月，TFN中标中国海底电缆建设有限公司东海观测网工程电缆故障测试仪、OTDR、光纤熔接机采购项目。
四、产品谱系
TFN光时域反射仪按测试能力与应用场景形成分层布局，覆盖从手持入门到高端平台的完整区间。
| 型号 | 最大动态范围 | 事件盲区 | 衰减盲区 | 屏幕尺寸 | 适用光纤 |
| MN3 | 28/26 dB | 1 m | 8 m | 4.3 英寸 | 单模 |
| F1 | 32/30 dB | 1 m | 8 m | 4.3 英寸 | 单模 |
| F4 | 最高 45 dB | 0.8 m | 4 m | 8 英寸 | 单模、多模 |
| F7 | 最高 45 dB | 0.8 m | 4 m | 8 英寸 | 单模、多模、PON |
| RM7 | 最高 50 dB | 0.6 m | 2.5 m | 10.1 英寸 | 单模、多模、PON |
其中，MN3与F1为便携式小型OTDR，适用于入户光缆、短距离链路的快速检测；F7与RM7为多功能测试平台，支持在线测试、智能光链路分析等进阶功能。
五、主要产品
5.1 F7系列光时域反射仪

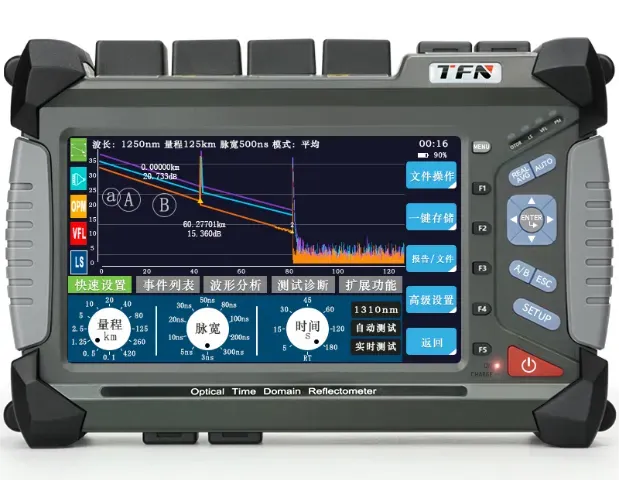

TFN F7是针对光纤测试推出的高性能多功能测试仪器，配备8英寸高清电容屏与全功能按键，采用双波长、三波长、四波长以及单模/多模一体等模块化配置。
功能配置
OTDR功能：最多支持四波长，具备发射光纤与结束光纤设置、Pass/Fail阈值判定（门限可自定义，合格与不合格事件区别显示）、PDF测试报告生成、多条SOR曲线对比查看（默认5条）、四点法与LSA法等曲线分析功能。
事件地图：具备宏弯故障分析功能并可明确标识宏弯事件类型，支持阈值判定与含曲线显示、列表显示、测试信息的PDF报告输出。
稳定光源：可产生CW、270Hz、1kHz、2kHz激光光源。
光功率计：标配-50～+26dBm，选配-70～+6dBm，支持光源调制频率识别。
可见红光源（VFL）：650nm连续、1Hz、2Hz可见红光，用于光纤故障可视定位。
光损耗测试：支持光源与光功率计同时开启，用于测试器件及链路插入损耗。
光纤端面检测：可视化光纤端面诊断（检测头为选配）。
远程与网络测试：支持以太网远程连接控制，具备PING、IP扫描功能；链路测速、网线线序与线长测试为选配功能。
其他：支持手机APP蓝牙控制（选配）、快捷截屏、开机密码设置、内置帮助文档。
接口配置
电源接口（DC 12V～19V）、开关机键（短按2s软开关机，长按8s强制关机）、电源/充电指示灯、网口1（网线线长与线序测试，选件）、网口2（以太网通信）、OPM光功率计接口、VFL红光接口、OTDR1（常用1310/1550光接口）、OTDR2（多模850/1300、1490、1625光接口）、USB-A（外接U盘、端面检测仪）、USB-C（Type-C数据线连接电脑）、OTDR/LS/VFL/OPM功能指示灯。
5.2 RM7系列高精度大动态光时域反射仪

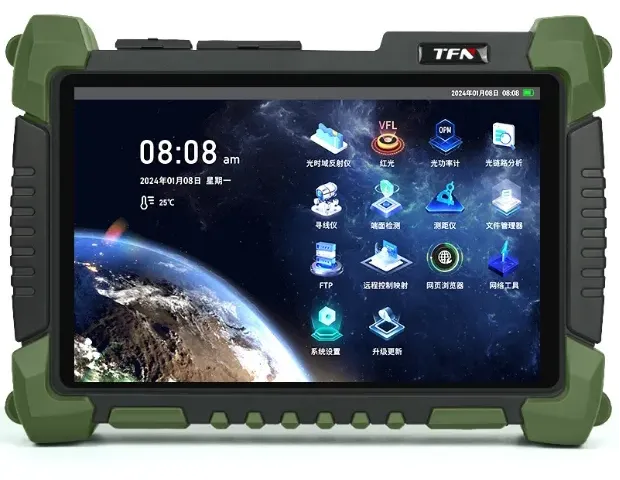

TFN RM7是针对高精度光纤测试推出的高性能多功能测试平台，广泛用于核心网、城域网和接入网在内的网络系统的安装和维护。该产品配备10.1英寸多点触控式电容触摸屏，起始动态范围42/40dB，可配置至50dB动态范围，测距分辨率达0.05m，测试盲区0.6m，支持双波长、三波长在线测试、四波长以及单模/多模一体等配置。
产品特点
10.1寸大屏幕彩色LCD显示，亮度可人工调整；
多点触控式触摸屏操作；
超大动态50/48dB，支持超长距离测试；
16G大容量数据存储；
数据接口USB（主机和客户端），支持多种数据备份方式；
随机附带PC管理分析软件，进行测量数据的后期存档管理；
自动屏保功能，节省功耗；
交/直流双路供电；
大容量电池，1次充满电后可连续工作15小时以上。
模块化设计
RM7集成光功率计、VFL可见红光源、光纤端面检测、光损耗测试、故障定位、光眼（智能光链路分析）、激光测距、寻线仪网络功能测试。其中光功率计、VFL红光模块与激光测距模块支持插拔，既可独立作为手持工具使用，也可与主机集成使用，实现"一机多用"。
智能光链路分析（IOLA）
RM7具备智能光链路分析功能，可自动识别熔接点、连接器等事件类型，支持图形化链路拓扑呈现与测试报告自动生成，适用于PON/FTTx网络的批量验收与故障排查。
六、技术特点
大动态范围与超短盲区
TFN光时域反射仪的动态范围覆盖28dB至50dB。动态范围决定可测试的光纤链路长度与末端事件识别能力，RM7系列的50dB动态范围支持200公里以上的长距离测试；事件盲区最小可达0.6m，衰减盲区最小2.5m，可对光纤近端的连接点与短跳线进行识别。
多波长与在线测试
产品支持单模1310nm、1550nm、1490nm、1625nm、1650nm及多模850nm、1300nm等多种波长组合。选配在线测试模块可在链路带光状态下进行无损测试，适用于PON网络在运维护。
测试结果的自动化分析
具备Pass/Fail阈值判定、门限自定义、合格与不合格事件区别显示、宏弯故障自动识别与类型标注、测试结果自诊断等功能；支持四点法与LSA法等曲线分析方法；可自动生成包含曲线显示、事件列表与测试信息的PDF报告。
多业务功能集成
单机集成OTDR、光功率计、稳定光源、可见红光源、光纤端面检测、光损耗测试、激光测距、网络测试等功能，减少外场携带仪表数量。
数据存储与连接
支持SOR标准文件格式，F7标配存储不低于12GB，RM7内部存储16G并支持TF卡与USB存储扩展；支持USB、Type-C、以太网（10/100/1000BASE-T）及蓝牙、WiFi等连接方式，可实现远程控制与数据回传。
外场适应性
F7工作温度-10℃～50℃、存储温度-40℃～70℃、相对湿度0～95%无结露，整机重量1.7kg；RM7工作温度-10℃～50℃、存储温度-20℃～70℃，主机重量约1861g（不含OTDR业务模块），电池单次充电可连续工作15小时以上，适应野外、变电站、铁路沿线等作业环境。
七、技术参数
7.1 F7系列主要参数
| 项目 | 参数 |
| 型号配置 | S1 / S2 / S3 / S4 / T1 / T2 / T3 / F1 / M1 / SM1 |
| 适用光纤 | 单模、多模、单/多模一体 |
| 波长 | 1310/1550nm；1310/1550/1490nm；1310/1550/1625nm；1310/1550/1650nm；1310/1490/1550/1625nm；850/1300nm；850/1300/1310/1550nm |
| 最大动态范围 | 35/33 dB 至 45/43 dB（多模26/28 dB） |
| 事件盲区 | 0.8 m / 1 m |
| 衰减盲区 | 4 m / 5 m |
| 测试量程 |
100m / 500m / 1.25km / 2.5km / 5km / 10km / 20km / 40km / 80km / 125km / 260km / 420km |
| 测试脉宽 | 3ns～20us（共18档） |
| 测距精度 | ±（0.75m + 取样间隔 + 0.0025% × 测试距离） |
| 损耗分辨率 | 0.001 dB |
| 损耗阈值 | 0.01 dB |
| 线性度 | ±0.03 dB/dB |
| 最大采样点数 | ≥256k |
| 采样分辨率 | 0.03 m～4 m |
| 文件格式 | SOR标准文件格式 |
| 激光安全等级 | Class Ⅱ级 |
| 数据存储 | 标配 ≥12GB |
| 光连接器 | FC/UPC（可互换SC、ST） |
| 光功率计 | 波长范围800～1700nm；测量范围-50～+26dBm（标配）；不确定度±5% |
| 稳定光源 | FP-LD；输出功率≥-5dBm（单模）；工作模式CW/270Hz/1kHz/2kHz |
| 可见红光源 | 650nm±20nm；输出功率≥10mW；CW/1Hz/2Hz |
| 显示屏 | 8寸彩色触摸屏，1024×600 |
| 供电 | 电源适配器输入100V～240V 50/60Hz；内置锂离子电池3.7V 15600mAh |
| 数据接口 | USB-A、Type-C、RJ45 LAN 100/1000Mbit/s |
| 工作环境 | 工作温度-10℃～50℃；存储温度-40℃～70℃；相对湿度0～95%无结露 |
| 整机重量 / 体积 | 1.7kg / 292×191×75mm |
7.2 RM7系列主要参数
| 项目 | 参数 |
| 型号配置 | RM7-S3 / S4 / S5 / M1 / C1 / SM1 |
| 波长 | 1310±20 / 1550±20nm；1310/1550/1625nm；850±20 / 1300±20nm；850/1300/1310/1550nm |
| 动态范围 | 42/40 dB；45/43 dB；50/48 dB（S5）；26/32 dB（多模）；44/42/40 dB（C1）；26/32/40/38 dB（SM1） |
| 事件盲区 | 0.6 m（单模）/ 1 m（多模） |
| 衰减盲区 | 2.5 m / 4 m |
| 测试量程 | 0.1、0.5、1.25、2.5、5、10、20、40、60、80、100、150、200、330km及自定义 |
| 脉冲宽度 | 单模：3、5、10、25、50、100、250、500、1000、2500、5000、10000、20000ns；多模（850）：5～1000ns；多模（1300）：5～5000ns |
| 最大采样点数 | 256000 |
| 最小点间距 | 0.04 m |
| 距离不确定度 | ±（0.8 + 0.005% × 距离 + 采样分辨率）m |
| 线性度 | ±0.05 dB/dB |
| 损耗分辨率 | 0.001 dB |
| 折射率范围 | 1.000000～2.000000 |
| 光功率计 | 响应波长800～1700nm；功率范围-50～+30dBm；支持插拔 |
| 可见红光源 | 650±20nm；输出功率10mW；CW/闪烁（约2Hz）；支持插拔 |
| 激光测距 | 测量范围0.03～40m；分辨率0.01m；准确度0.02m；支持插拔 |
| 显示屏 | 10.1英寸，1280×800，高亮度彩色TFT，多点触控电容屏 |
| 接口 | 业务接口2个（自定义PCI-Ex1）；USB Type-A×2、Type-C×1；TF卡槽1个；Nano SIM卡槽1个；3.5mm耳机接口；以太网10/100/1000BASE-T；模块接口USB Type-C×2 |
| 电源 | 充电15V 2.67A；充电时间5.5小时；工作时间＞15小时 |
| 数据存储 | 内部16G；支持USB存储与TF卡；格式 sor/tor/pdf/png/csv |
| 无线与定位 | 蜂窝网络FDD-LTE/TDD-LTE/WCDMA/TD-SCDMA/GSM/EDGE；WiFi 2.4G+5G 802.11a/b/g/n/ac；蓝牙BT4.2；GPS/A-GPS/GLONASS/北斗 |
| 语言 | 简体中文、英语，其他语言可定制 |
| 外形尺寸 / 重量 | 287×190×74mm / 约1861g（不含OTDR业务模块） |
| 工作环境 | 工作温度-10℃～50℃；存储温度-20℃～70℃；相对湿度＜90% |
八、应用领域
TFN光时域反射仪的应用覆盖以下场景：
干线光缆与城域网：长距离光缆的施工验收、损耗测试与故障定位，适用于跨省干线、城域骨干光缆维护。
FTTx/PON接入网：分光器损耗、ONT故障的精确定位，支持在线测试与批量验收。
军事通信与国防：军用光缆网络的建设与维护，适用于高原、边境等复杂环境。
电力系统：电力通信专网、变电站光缆线路的巡检与故障排查。
铁路通信：铁路沿线通信光缆的施工与维护。
能源与厂矿：油田、矿山等场景的光缆线路检测。
高校与科研院所：光纤通信教学实验与课题研究。
九、资质认证与质量体系
TFN光时域反射仪的研制与生产依托所属企业青岛一卓光电科技有限公司的质量管理体系。根据公开信息，该公司已通过以下认证：
GJB 9001C 武器装备质量管理体系认证（国军标）。该体系面向武器装备科研生产单位，以"实战可用、极端可靠、全程可控"为核心要求，在可靠性、环境适应性与过程控制方面的要求高于一般民用质量管理体系。
GB/T 19001—ISO 9001 质量管理体系认证。
ISO 14001 环境管理体系认证。
ISO 45001 职业健康安全管理体系认证。
上述认证覆盖从研发到生产的全链条，为产品在军工、电力、铁路等高可靠要求行业的应用提供了质量体系保障。
十、品牌影响与市场表现
企业资质与平台入围
青岛一卓光电科技有限公司获"青岛市专精特新中小企业"称号（2022年，青岛市民营经济发展局认定）及"青岛市创新型中小企业"称号（2025年）。公司是军队采购网、国铁平台、南网赫兹、中石油能源1号平台及十余个省级政府采购平台的入围供应商，并获A级纳税人信用评价。
行业展会
2020年以来，TFN多次亮相军博会、国防展、光博会、雷达展等行业展会。2024年5月、2025年5月分别参加第九届、第十届中国（北京）国际军事智能技术装备博览会；2024年10月参加南京军博会，展示光通信设备、电磁对抗模拟设备及无线信号侦测设备。2026年7月，TFN出席第六届风电人工智能及智能运维大会，展示FB系列电缆故障测试系统。
项目应用
据公开信息，公司近年中标项目包括：2026年1月红狮集团（四川、云南项目）光纤熔接机询价项目；2025年12月黑龙江省专用通信局政府采购项目；2025年11月激光测距仪采购项目；2025年10月中色大冶弘盛铜业及关家崖矿光纤熔接机采购项目；2025年9月中国海底电缆建设有限公司东海观测网工程电缆故障测试仪、OTDR、光纤熔接机采购项目。
技术与知识产权
公司拥有商标、专利、软件著作权等自主知识产权，是少数同时具备光纤测试、无线电监测与电子雷达仿真技术链条的民营企业之一。TFN光时域反射仪在动态范围、事件盲区等指标上形成了对部分进口品牌的产品替代能力。
