频谱分析仪和示波器的区别解析

频谱分析仪和示波器作为电子测量领域的两种重要仪器，它们在功能、应用场景、技术原理等方面存在显著的差异。以下是两者的主要区别：

一、功能与应用场景

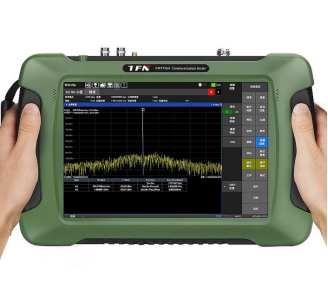

频谱分析仪：主要用于分析信号的频率成分，通过傅里叶变换将时域信号转换为频域信号，并显示频谱图。它提供信号的幅度、相位和频率等信息，帮助用户了解信号的频谱特性。它可广泛应用于无线通信、音频处理、噪声分析等领域。在无线通信系统中，频谱分析仪用于检测无线信号的频谱特性，包括信号的带宽、功率、谱线分布等，以评估信号的质量和稳定性。

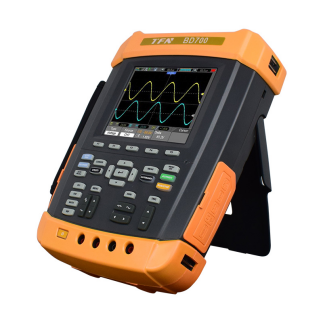

示波器：主要用于观察和分析电信号的时域波形，即电压随时间的变换特性。它提供直观的波形显示和较高的时间分辨率，帮助用户观察信号的形状、幅度和频率等特性。它可广泛应用于电子工程、电路设计、故障排查等领域。示波器通过采集和显示电压信号的波形，帮助工程师观察和分析信号的变化，以及检测信号的幅度、周期、上升时间、下降时间等特征。

二、技术原理与显示方式

频谱分析仪：将输入的信号转换为频域信号，通过滤波器滤除不需要的频率成分，最后将剩余的频率成分显示出来。它采用数字信号处理技术，实现高速采样和高分辨率的频谱分析。以频谱图的形式显示信号的频谱特性，可以同时显示多个频率成分。

示波器：将输入的信号转换为时间域信号，通过放大电路将信号放大到合适的幅度，最后通过显示器将信号波形显示出来。它采用模拟电路技术，实现高精度的时间域信号测量和分析。以波形图的形式显示信号的时域特性，可以观察信号的变化和波形。

三、性能指标与测量能力

频率响应范围：频谱分析仪的频率范围通常比示波器要宽得多，因为频谱分析仪主要用于分析射频信号，而示波器主要用于观察基带信号。

灵敏度：示波器通常用于测量较强的基带信号，信号幅度在几伏到毫伏级；而频谱分析仪需要测量微弱的射频信号，功率可能低至几微伏甚至更低。

动态范围：频谱分析仪的动态范围远大于示波器，能够同时观测到功率相差很大的大信号和小信号。动态范围是指仪器同时测量大小信号的能力，频谱分析仪在这方面具有显著优势。

分辨率：频谱分析仪具有较高的频率分辨率，可以检测到较小的频率变化和成分；而示波器则具有较高的时间分辨率，可以观察到较小时间尺度上的信号变化。

因此，在选择和使用这两种仪器时，需要根据具体的应用场景和技术要求进行选择，以确保测量结果的准确性和可靠性。
